Som leverantör av Svavelhexafluorid (SF6) brytare stöter jag ofta på förfrågningar om skillnaderna mellan enkelbrytare och dubbelbrytare SF6 brytare. I det här blogginlägget kommer jag att fördjupa mig i de tekniska aspekterna, fördelarna och nackdelarna med dessa två typer av strömbrytare för att hjälpa dig att fatta välgrundade beslut när det kommer till inköp.
Tekniska principer
Single-Break SF6 effektbrytare
En enkelbrytare SF6-brytare har en enkel design med endast en uppsättning kontakter som separeras för att avbryta den elektriska strömmen. När ett fel uppstår i det elektriska systemet utlöser styrmekanismen öppningen av kontakterna. SF6-gasen, som har utmärkta isolerande och ljusbågsdämpande egenskaper, fyller kammaren runt kontakterna. När kontakterna separeras bildas en ljusbåge och SF6-gasen släcker snabbt ljusbågen genom att absorbera den energi som frigörs under ljusbågsprocessen.

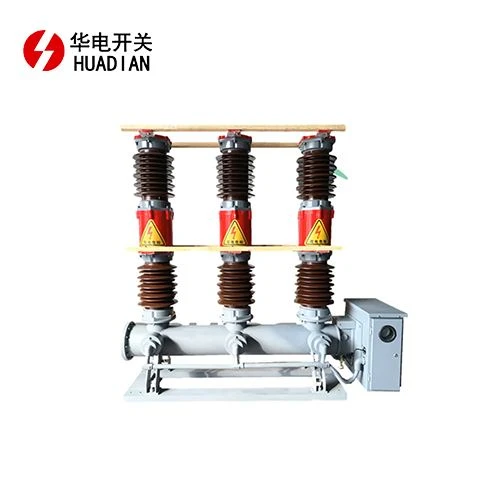

Enkelbrytningsdesignen är relativt enkel och kostnadseffektiv. Den är lämplig för tillämpningar med lägre spänning där felströmmen inte är extremt hög. Till exempel vårLW18-40.5 Utomhus svavelhexafluorid effektbrytareär en enkelbrytare designad för utomhusbruk i mellanspänningsnät.
Dubbelbrytande SF6 effektbrytare
Däremot har en dubbelbrytande SF6-brytare två uppsättningar kontakter i serie. När strömbrytaren utlöses för att öppna, separeras båda uppsättningarna av kontakter samtidigt. Denna design delar effektivt upp spänningen över de två avbrotten, vilket minskar spänningen på varje enskilt brott. Som ett resultat blir bågsläckningsprocessen mer effektiv och strömbrytaren kan avbryta högre felströmmar.
Dubbelbrytningskonfigurationen är mer komplex och kräver mer avancerad tillverkningsteknik. Det används vanligtvis i högspänningstillämpningar, såsom transmissionsnät, där förmågan att hantera stora felströmmar är avgörande. VårLW30-126 Utomhus svavelhexafluoridbrytareär ett exempel på en dubbelbrytare avsedd för utomhusbruk med hög spänning.
Fördelar och nackdelar
Fördelar med Single-Break SF6 effektbrytare
- Kostnadseffektiv: Den enkla konstruktionen av enbrytare gör dem billigare att tillverka och underhålla. Detta gör dem till ett populärt val för budgetmedvetna projekt där kraven på spänning och felström är relativt låga.
- Kompakt storlek: Enkelbrytare har ett mindre fotavtryck jämfört med dubbelbrytare. Detta är särskilt fördelaktigt i applikationer där utrymmet är begränsat, såsom inomhustransformatorstationer.
- Lätt att installera och underhålla: Tack vare sin enklare design är enkelbrytare lättare att installera och underhålla. Detta minskar de totala installations- och underhållskostnaderna samt stilleståndstiden.
Nackdelar med Single-Break SF6 effektbrytare
- Begränsad felströmsavbrottskapacitet: Enkelbrytare är inte lämpliga för högspänningstillämpningar där felströmmen kan vara extremt hög. Spänningsspänningen på den enstaka kontaktuppsättningen kan vara för hög, vilket leder till bågåterslag och potentiell skada på strömbrytaren.
- Lägre spänningsklassificering: Spänningen för enkelbrytare är i allmänhet lägre än för dubbelbrytare. Detta begränsar deras användning till medelspänningstillämpningar.
Fördelar med Double-Break SF6 effektbrytare
- Hög felströmsavbrottskapacitet: Den dubbelbrytande designen gör att strömbrytaren kan hantera högre felströmmar genom att dela spänningen över två uppsättningar kontakter. Detta gör dem idealiska för högspänningsnät.
- Bättre spänningsmotståndsförmåga: Dubbelbrytare har bättre förmåga att motstå höga spänningar, vilket gör dem mer pålitliga i högspänningstillämpningar.
- Förbättrad säkerhet: Dubbelbrytningskonfigurationen ger en extra säkerhetsnivå genom att minska risken för bågåterslag och överhettning.
Nackdelar med Double-Break SF6 effektbrytare
- Högre kostnad: Den komplexa designen och avancerade tillverkningstekniker som krävs för dubbelbrytare gör dem dyrare än enkelbrytare.
- Större storlek: Dubbelbrytare är större och tyngre än enkelbrytare. Detta kan vara en nackdel i applikationer där utrymmet är begränsat.
- Mer komplext underhåll: Dubbelbrytningsdesignen kräver mer komplexa underhållsprocedurer, vilket kan öka underhållskostnaderna och stilleståndstiden.
Applikationsscenarier
Single-Break SF6 effektbrytare
Enkelbrytare SF6-brytare används vanligtvis i mellanspänningsdistributionsnät, såsom kraftnät i stads- och landsbygd, industrianläggningar och kommersiella byggnader. De är också lämpliga för applikationer där felströmmen är relativt låg, såsom i småskaliga förnybara energisystem. VårLW8-40.5 Utomhus svavelhexafluoridbrytareanvänds ofta i dessa typer av applikationer på grund av dess tillförlitlighet och kostnadseffektivitet.
Dubbelbrytande SF6 effektbrytare
Dubbelbrytande SF6-brytare används huvudsakligen i högspänningsöverföringsnät, såsom kraftverk, transformatorstationer och långväga kraftöverföringsledningar. De är också lämpliga för applikationer där felströmmen kan vara extremt hög, såsom i stora industrikomplex och gruvdrift.
Slutsats
Sammanfattningsvis beror valet mellan en enkel- och dubbelbrytande SF6-brytare på flera faktorer, inklusive spänningsnivå, felströmskrav, tillgängligt utrymme och budget. Enkelbrytare är kostnadseffektiva, kompakta och lätta att underhålla, men de har begränsad kapacitet för felströmsavbrott och lägre spänningsklasser. Dubbelbrytare, å andra sidan, kan hantera högre felströmmar och har bättre spänningsmotståndsförmåga, men de är dyrare, större och mer komplexa att underhålla.
Som en professionell leverantör av SF6-brytare erbjuder vi ett brett utbud av enkel- och dubbelbrytare för att möta de olika behoven hos våra kunder. Våra produkter är designade och tillverkade enligt högsta kvalitetsstandarder, vilket säkerställer pålitlig prestanda och lång livslängd. Om du är intresserad av att lära dig mer om våra SF6-brytare eller har några frågor om vilken typ av effektbrytare som passar din applikation, är du välkommen att kontakta oss för en konsultation och upphandlingsförhandling. Vi ser fram emot att arbeta med dig för att tillhandahålla de bästa elektriska lösningarna för dina projekt.
